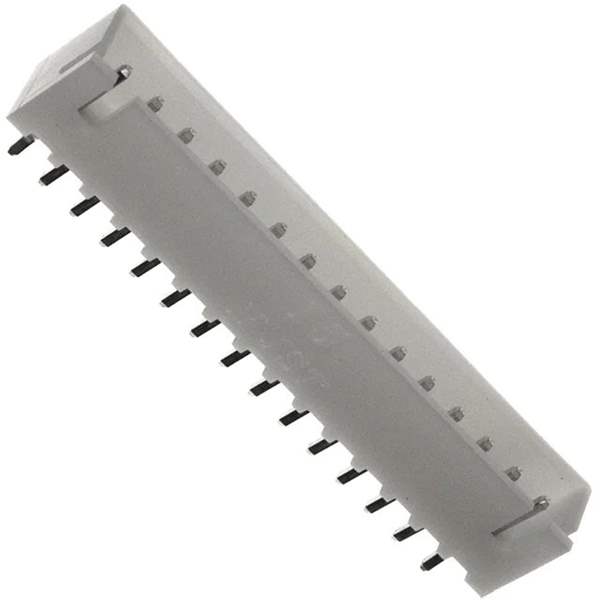

B15B-XH-A(LF)(SN) JST Sales America Inc.
Vom selben Modell können mehrere Chargen existieren; Abbildungen dienen nur als Referenz.

B15B-XH-A(LF)(SN)

Teil Nr. B15B-XH-A(LF)(SN)
Hersteller JST Sales America Inc.
Katalog Rectangular Connectors
Beschreibung CONN HEADER VERT 15POS 2.5MM / Connector Header Through Hole 15 position 0.098" (2.50mm)
Muster
Rohs-status rohs
ECAD-module
Brauchen Sie Hilfe

Spezifikationen der Produkte Problem melden?

Kategorie Connectors, Interconnects - Rectangular Connectors - Headers, Male Pins
Mfr JST Sales America Inc.
Serie XH
Paket Bulk
Produktstatus Active
Stecker Typ Header
Kontakt Typ Male Pin
Teilung - Paarung 0.098" (2.50mm)
Anzahl der Positionen 15
Anzahl der Zeilen 1
Reihenabstand - Paarung -
Anzahl der geladenen Positionen All
Stil Board to Cable/Wire
Abdecken Shrouded - 4 Wall
Montage Typ Through Hole
Terminierung Press-Fit, Solder
Art der Befestigung Detent Lock
Kontaktlänge - Stecken -
Kontakt Länge - Post 0.134" (3.40mm)
Gesamtkontaktlänge -
Höhe der Isolierung 0.276" (7.00mm)
Kontakt Form Square
Kontaktoberfläche - Stecken Tin
Dicke der Kontaktoberfläche - Steckverbindung -
Kontaktoberfläche - Post Tin
Kontakt Material Brass
Isoliermaterial Polyamide (PA66), Nylon 6/6
Eigenschaften -
Temperaturbereich - Betrieb -25°C ~ 85°C
Schutz gegen Eindringen -
Material Entflammbarkeitsklasse UL94 V-0
Farbe der Isolierung Natural
Nennstrom (Ampere) 3A
Nennspannung 250V
Gepaarte Stapelhöhen 9.8mm
Dicke der Kontaktfläche - Pfosten -
Anwendungen -
Basis-Produktnummer B15B-XH
MSL-Stufe 1 (Unlimited)
ECCN EAR99
HTSUS 8536.69.4040
Win Source Teilenummer 1362558-B15B-XH-A(LF)(SN)
Gefälschte Bedrohung auf dem freien Markt 35 pct.
Ultra Librarian 3D-Modell Ultra Librarian B15B-XH-A(LF)(SN) CAD-Modell

Beschreibung

The B15B-XH-A(LF)(SN) is a male pin header connector from JST Sales America Inc. It is a part of the XH series and is designed for through hole mounting.

  • Product Name: B15B-XH-A(LF)(SN)
  • Manufacturer: JST Sales America Inc.
  • Series: XH
  • Mounting Type: Through Hole
  • Pitch: 0.098" (2.50mm)
  • Connector Type: Header
  • Pins: Male
  • Positions: 15
  • Rows: 1
  • Design: Shrouded, 4 Walls
  • Fastening Type: Detent Lock
  • Termination: Press-Fit, Solder
  • Current Rating: 3A
  • Temperature Range: -25°C to 85°C
  • Status: Active
  • Packaging: Bulk
  • HTSUS: 8536.69.4040
  • ECCN: EAR99
